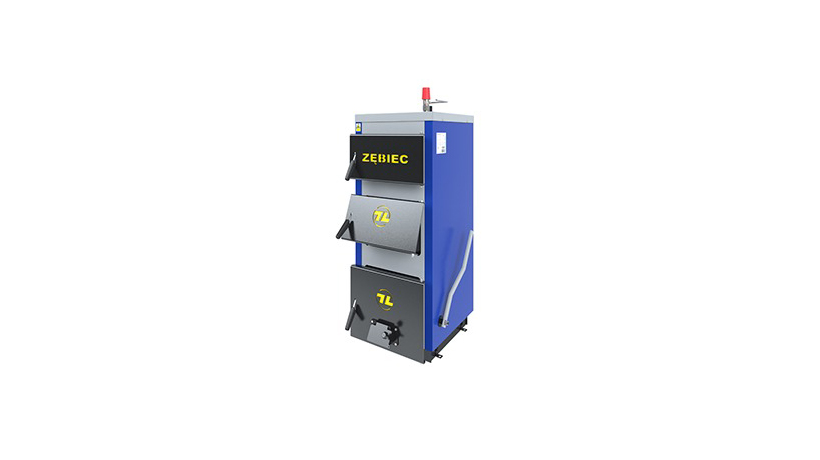

VANDENINIAI WENUS TIPO ŠILDYMO KATILAI

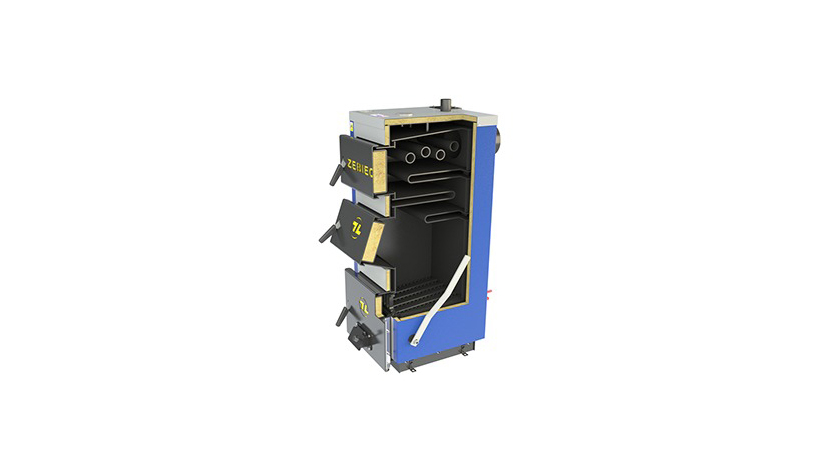

Katilų sandara:
WENUS tipo katilai yra viršutinio degimo kieto kuro šildymo įrenginiai. Patobulinta konstrukcijoje yra grįžtamieji degimo produktų kanalai, leidžiantys veiksmingiau pasisavinti katilo šilumą, o taip pat galimybė deginti jame labai liepsnojantį kurą. Katilo vandens korpuso konstrukcija yra suvirinta iš atestuoto lakštinio plieno. Katilai turi ketaus dureles ir judamą grotelių padėklą. Katilo šilumos nuostolius į aplinką veiksmingai riboja izoliacinis gaubtas, pagamintas iš skardinių sekcijų, viduje išklotų mineraline vata. Katilo dalys, ypatingai veikiamos aukštos temperatūros, pagamintos iš ketaus ir nudažytos karščiui atspariais dažais.
Katilas WENUS taip pat gaminamas versijos su valdikliu ir traukos ventiliatoriumi.
Katilai pažymėti CE ženklu.
Kuras: akmens anglis, kūrenimui skirtas koksas, anglies ir kokso mišinys, rudoji anglis, akmens anglies ar rudosios anglies briketai, mediena, atliekos.
Aukščiausia vandens temperatūra katile negali viršyti 95oC.
|
Katilo tipas
|
Nomin.
galia
(kW)
|
Apšildomų patalpų plotas(m²)
|
|||
|
q= 115 (W/m²)
U > 1 (W/m²K)
|
q = 100 (W/m²)
U [ 0,7 (W/m² K)
|
q = 85 (W/m² )
U [ 0,5 (W/m² K)
|
q = 65 (W/m²)
U [ 0,3 (W/m²K)
|
||
|
be apšiltinimo
|
[ 4 cm polistirolio
|
[ 7 cm polistirolio
|
[10 cm polistirolio
|
||
|
WENUS 15
|
15
|
130
|
150
|
175
|
230
|
|
WENUS 21
|
21
|
180
|
210
|
250
|
355
|
|
WENUS 30
|
30
|
260
|
300
|
350
|
460
|
|
Pavadinimai
|
Mato vnt.
|
Katilo markiravimas
|
Katilo markiravimas
|
Katilo markiravimas
|
|
|
WENUS 15
|
WENUS 21
|
WENUS 30
|
|||
|
Naudingumo koeficientas
|
%
|
iki 82
|
iki 82
|
iki 82
|
|
|
Pakūros tūris
|
dm³
|
25
|
35
|
60
|
|
|
Reikalaujama trauka
|
Pa
|
24
|
25
|
25
|
|
|
Dumtraukio pjūvis ne mažesnis
|
cm x cm
|
14 x 14
Ø 16
|
20 x 14
Ø 18
|
20 x 20
Ø 20
|
|
|
Minimalus dumtraukio aukštis
|
m
|
5
|
5
|
5
|
|
|
Vandens tūris
|
dm³
|
52
|
52
|
52
|
|
|
Katilo svoris
|
kg
|
230
|
280
|
360
|
|
|
Katilos
matmenys
|
aukštis
|
mm
|
1137
|
1197
|
1348
|
|
plotis
|
mm
|
378
|
472
|
536
|
|
|
ilgis
|
mm
|
702
|
702
|
804
|
|
|
|
|
|
|
|
|
