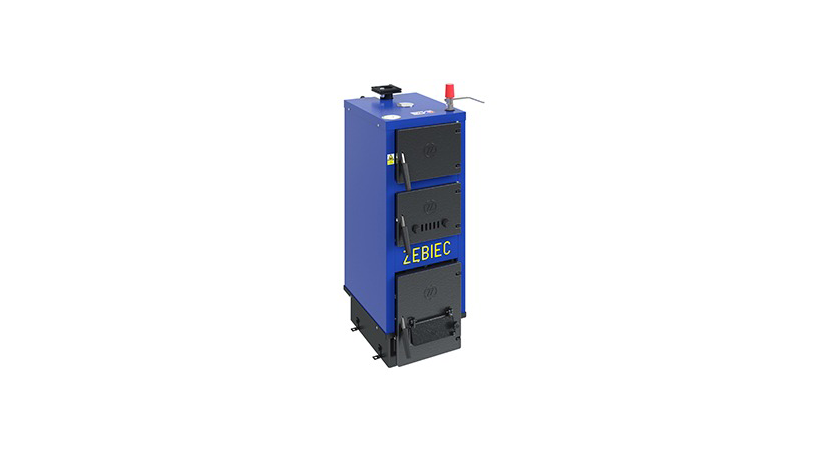

VANDENINIAI KWK TIPO ŠILDYMO KATILAI
Katilų sandara:
Pavadinimai |
Mato vnt. |
Katilo markiravimas |
|||
KWK 12 |
KWK 16 | KWK 25 | |||
Nominalinė galia/diapazonas |
kW | 12 | 16 | 25 | |
Naudingumo koeficientas |
% | iki 82 | iki 82 | iki 82 | |
Pkūros tūris |
dm³ | 19 | 30 | 47 | |
Reikalaujama trauka |
Pa | 22 | 24 | 25 | |
Dumtraukio pjūvis ne mažesnis |
cm x cm | 14 x 14 | 20 x 14 | 20x14 | |
Minimalus dumtraukio aukštis |
m | 5 | 5 | 5 | |
Vandens tūris |
dm³ | 30 | 35 | 58 | |
Katilo svoris |
kg | 150 | 167 | 285 | |
Katilos matmenys | aukštis | mm | 1012 | 1025 | 1140 |
plotis | mm | 318 | 380 | 504 | |
ilgis | mm | 592 | 624 | 693 |
Katilo tipas |
Nomin. galia (kW) |
Apšildomų patalpų plotas(m²) | |||
q= 115 (W/m²) U > 1 (W/m²K) |
q = 100 (W/m²) U 0,7 (W/m² K) |
q = 85 (W/m² ) U 0,5 (W/m² K) |
q = 65 (W/m²) U 0,3 (W/m²K) |
||
be apšiltinimo | 4 cm polistirolio | 7 cm polistirolio | 10 cm polistirolio | ||
KWK 12 | 12 | 105 | 120 | 140 | 185 |
KWK 16 | 16 | 135 | 160 | 190 | 245 |
KWK 25 | 25 | 215 | 250 | 295 | 385 |
